1.适用纸箱规格：
a. 长 = 900~1600mm
b. 宽 = 135~315mm
c. 高 = 20~105mm

2.适用托盘规格：
a. 长 = 900~1600mm
b. 宽 = 700~1100mm
c. 高 = 100~140mm（单面或双面托盘）

3.堆叠层数：可设定，不高于1450mm（含托盘）

4.堆叠方式：可选择每层旋转180°

5.搬运能力：4次/分钟

6.托盘更换：人工放置地面定位 + 液压车或叉车移出

7.托盘定位：可调式激光十字定位于地面

8.高度限制：叉车提升机构低于2100mm

9.使用电力：AC 380V 三相四线 6KVA

10.高压空气：5kg-cm²，耗气量120公升/分钟

机器特色说明：

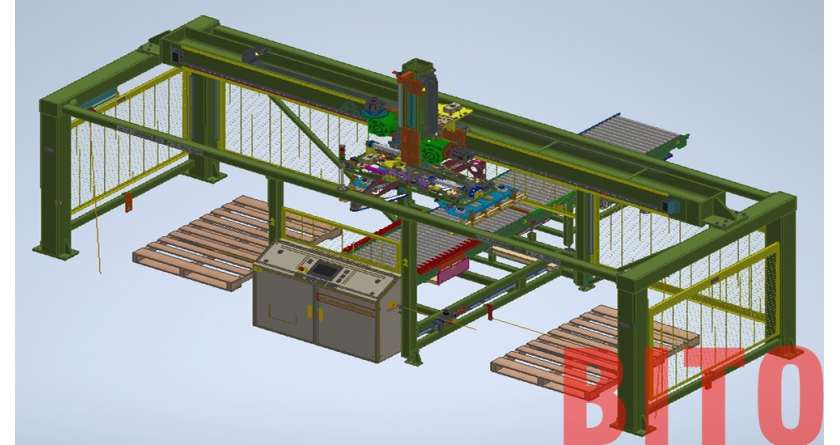

1. 龙门式高刚性结构

整体采用大型龙门架设计：

• 左右双立柱支撑
• 上方横梁导轨
• 适合长行程搬运
• 结构稳定性高
• 可承受较重负载

可用于：

• 板材搬运
• 自动上下料
• 重载型吸取系统
• 仓储堆叠设备

2. XZ三轴自动定位系统

采用伺服马达驱动，实现精准定位：

• X轴：左右移动
• Z轴：上下升降

功能特色：

• 可输入参数自动调整尺寸
• 精准抓取
• 可对应不同托盘位置
• 支持多点堆叠
• 自动循环作业能力
• 180度旋转堆叠能力
• 减少人工搬运

3. 搬运方式

采用机械夹爪式设计。

优点：

• 降低人工接触
• 提高搬运稳定性
• 减少产品损伤
• 避免产品掉落风险

4. 双工位设计

左右两侧均设有托盘区域：

具备：

• 左右交替作业
• 一边进料、一边出料
• 提高循环效率
• 降低等待时间

适用于：

• 连续式生产线
• 无人化生产线
• 节拍式作业

5. 安全围栏保护

设备周围设有：

• 金属防护网
• 安全门
• 感应区域

设备安全机制：

• 误入工作区域时，自动切换工作区域
• 自动停机保护
• 门禁开关
• 异常警示

6. 滚筒输送整合

输送系统：

• 滚筒输送机

特色：

• 可直接连接生产线
• 自动进出料
• 降低人工搬运

适用于：

• 仓储物流
• 包装生产线
• 自动堆叠系统
